POGOpin顶针测试座(夹具)怎样layout电路板/转接板呢？
POGOpin顶针测试座(夹具)怎样layout电路板/转接板呢？
通常客户在制作测试座/测试夹具时会有疑问，测试座和测试夹具PCB板不焊接，那怎么导通呢？ 下面，鸿怡电子将为您解答疑问
首先，通过下图了解测试座的结构： （1）测试座（夹具）整体结构如下：
（2）截面示意图：
二、测试座（夹具）的应用：
（1）探针与PCB测试板接触示意图如下：
（2）测试治具示意图如下：
三、怎样layout电路板/转接板
从以上两点不难看出，座子是通过探针头顶的IC锡球上，另一个头顶在锡球上PCB连接在焊盘上的。
（1）通过我司提供的测试座封装规格图设计PCB转接板，如下图所示：
注意事项：
①该视图为顶层TOP视图；
②板子与探针接触的pad需要是TOP层实心焊盘；
③定位销孔以及螺丝孔均为通孔。
④A1标识方向为第一脚。
⑤外框虚线内为座子大小，表面禁止放置电子元器件。
⑥需要自行按定义走线转接成不同类型的接口或者直接设计成测试板。

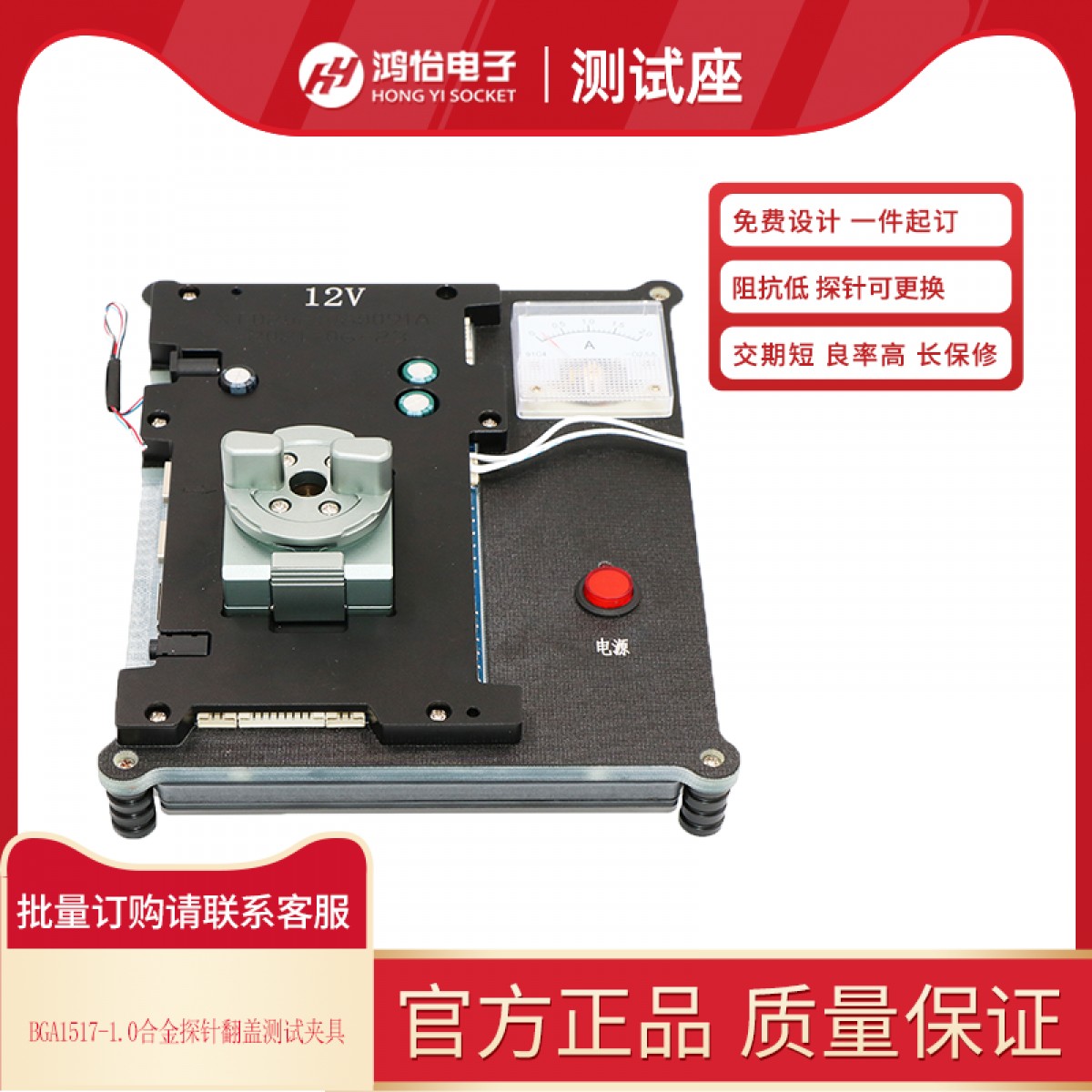

实物如下所示：
通过座子的封装，线路可以转换为所需的接口或电路，测试座椅和PCB板通过下面的螺丝固定。这样一个简单的测试工具就完成了。
以上为定制pogoPIN顶针式测试座如何根据我司的座子封装来layout转接板的介绍，如有其他疑问请联系咨询我司设计工程 师为您解答。
