1、芯片支持：
在TL866II Plus的基础上增加 对Nor Flash/NAND Flash/EMMC芯片
TSOP48/TSOP56/BGA48/BGA63/BGA64
/BGA100/BGA153/BGA162/BGA169/BGA221等封装的支持
初始版本芯片支持：20900+ pcs
2、编程器硬件参数
(1).PIC32MZ 32位MCU 200MHZ + Xilinx SP6 FPGA结构，USB2.0 HS 480MHZ传输
体积: 12.9cm x 8.5cm x 2.9cm
(2).56脚全驱动IO设计。所有引脚最高工作频率50MHZ，极高的可靠性。
(3).稳定可靠的8P在线编程ISP接口，线长达25CM以上,在25MHZ能可靠通信。
对25系列/EMMC在线编程最高时钟频率可达40MHZ-50MHZ
(4).VCC电压1.2-6.5V 64级可调，
VPP电压6.5-25V 64级可调。
IO通信信号电压1.2V-3.6V 连续可调
VCC 120MA-320MA过流保护 连续可调
VPP 120MA过流保护.
(5).功耗: 5V <500MA. 静态功耗:180mA 全部芯片不用外接电源.
对一拖4多机量产编程可接外部电源5V-5.5V 500MA.
外接电源可使用随处可见的手机充电器或充电宝供电。
编程器对外接电源有多重保护：过压保护/反接保护/过流保护/电压过低提示。
(6).对高速EMMC芯片的写入速度 12MB/s-25MB/s
读取速度 14MB/s-45MB/s 是同类编程器的2-5倍速。
（这对大容量芯片很重要，64GB的EMMC芯片，
如果10MB/s（一般的编程器都到不了10MB/s）读需要6400秒，
T56通常情况能到20MB/s以上，只要3000秒左右）
能处理极高的速度，代表编程器硬件在较低速率工作时有更高的稳定性
(7).开放的自检功能，自检每一路VPP/VCC/GND/IO
3.EMMC编程功能特别介绍
(1).功能最完整的EMMC编程器，可对EMMC进行一键量产操作（也能一带4多机编程）。
通过工程文件，一次调入所有参数设置，直接编程。
读写速度达12MB/s-45MB/s
(2).EMMC功能介绍
2.1: 分析母片功能，对原始芯片的内容进行分析，显示以下结果:
显示芯片的制造信息
直观显示芯片最多8个分区的使用情况
每一个分区显示有没有写保护，能否读取，能否改写或删除
显示全片有没有临时性写保护或永久性写保护
显示芯片是否有密码口令保护
显示芯片是否使用32位安全认证码，对RPMB进行写入.
显示ECSD CSD CID的其他重要参数
也可对本编程器读取ECSD/CSD/CID文件进入调入分析
也能对其他编程读取的ECSD文件进行一些一般的分析
(分析母片功能实现你的对母片是使用情况能有全面的了解后，进行你想要的操作方式）
2.2: 读取/烧写功能（全部功能可以一键完成）
读取CID/CSD/ECSD.
编程前清除全片临时性写保护
编程前清除临时性写保护组
编程前删除芯片
编程前查空芯片
烧录32位安全验证码（Authentication KEY）
进行芯片口令验证（password)
对芯片进行新的分区（partiton Config)
对BOOT1进行读写操作
对BOOT2进行读写操作
对RPMB进行读写操作
对GPP1进行读写操作
对GPP2进行读写操作
对GPP3进行读写操作
对GPP4进行读写操作
对用户数据(User)进行读写操作
设置临时性写保护组
设置永久性写保护组
设置芯片密码（或复位密码）
烧写ECSD
烧写CSD
烧录后对以上全部操作进行自动校验
(3).ISP在线编程功能
3.1 超高稳定性的ISP在线编程，线长可达30CM,工作频率25MHZ，可靠工作，
如果线在10CM内，可以40-50MHZ进行操作。
3.2 ISP 也可使用4位宽模式，操作速度提高到4倍速
(4).EMMC其他功能
1. 对EMMC的工作频率，工作电压可进行手动调整。
2. 对用户区数据可以分块多文件读写
3. 删除时如果有密码，进行强制删除(Force Erase)
4. 口令（Password）可使用普通口令或 SHA1加密口令
5. ECSD/CSD的值可从ECSD_CSD文件调入或用户手动设置
6. 读取操作时可忽略数据CRC错误
7. 读取操作完成后可选的自动校验。
8. 器件信息内有高清引脚图及ISP接线图，引脚检查定位到BGA引脚提示。
9. EMMC在读写操作时，都有实时准确速率显示，及最后的平均速度显示
(5).EMMC适配器及ISP图示

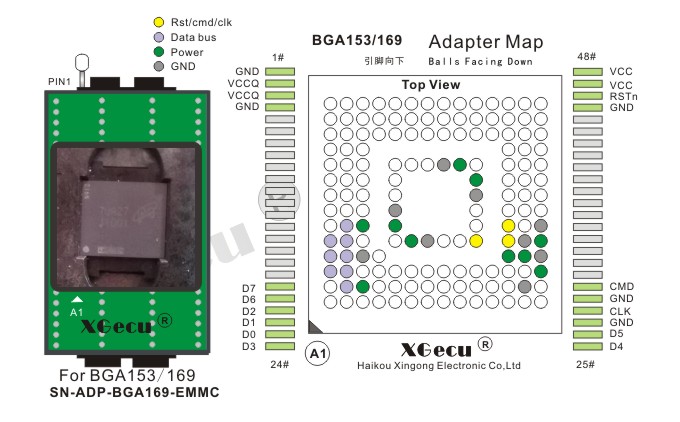

BGA153/169

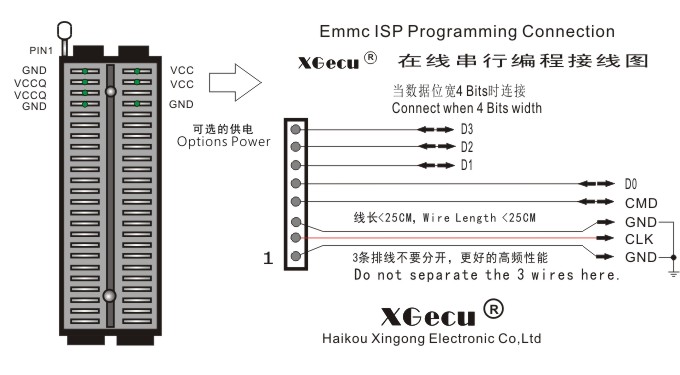

EMMＣ ISP接线法（4位或1位）
4. T56 编程器其他使用的适配器图示
XGecu T56编程器 为56脚全驱动编程器，对所有56脚以内相同封装的芯片，座子通用.
每个适配器在软件内有清晰提示，引脚检查功能定位到芯片的引脚号

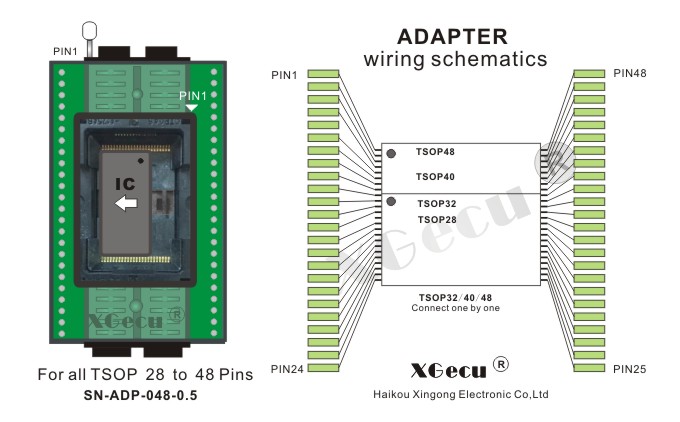

TSOP32/TSOP40/TSOP48通用座

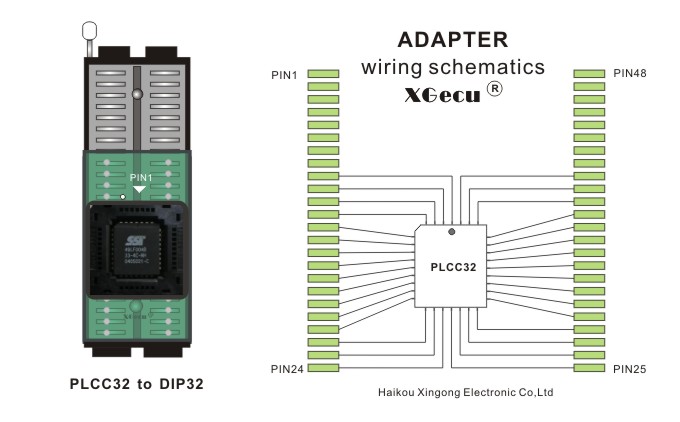

PLCC32

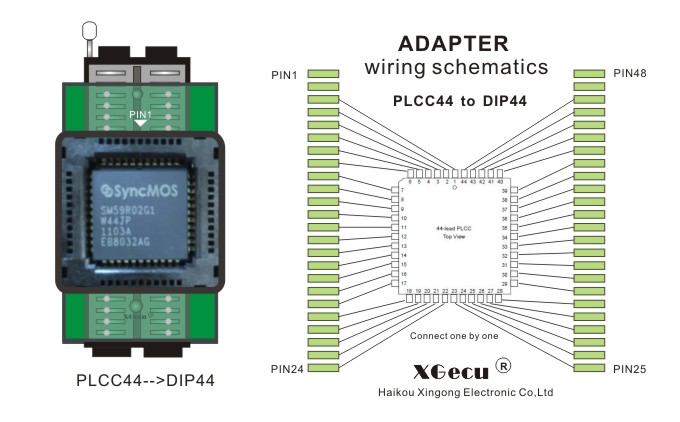

PLCC44

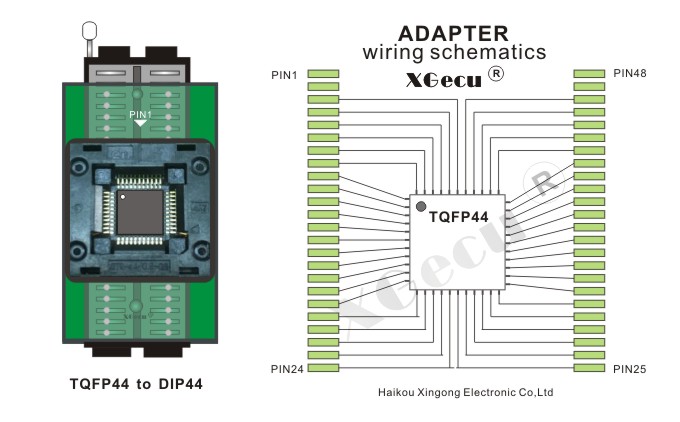

TQFP44
BGA48
BGA63

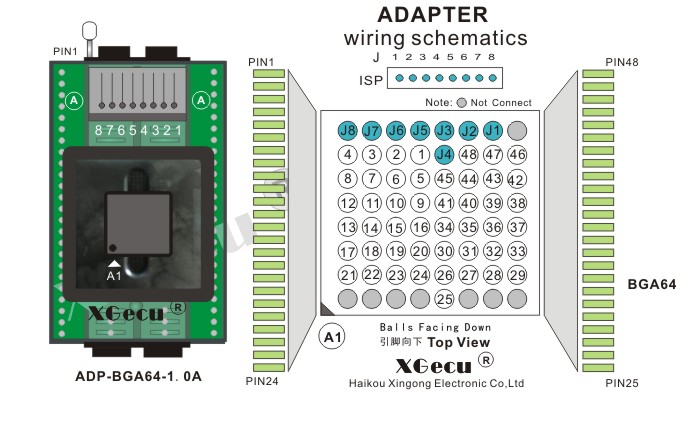

BGA64

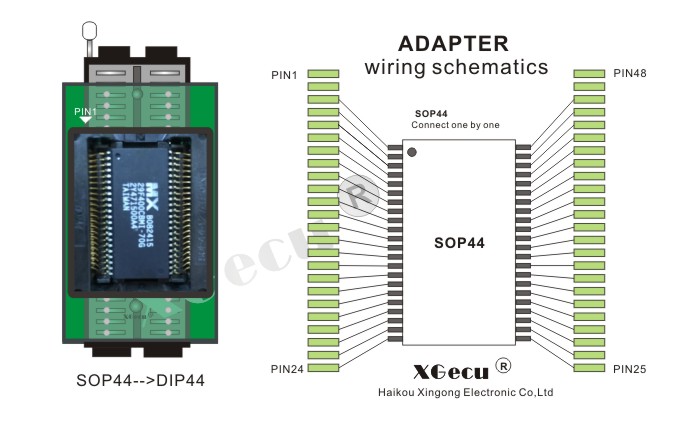

SOP44

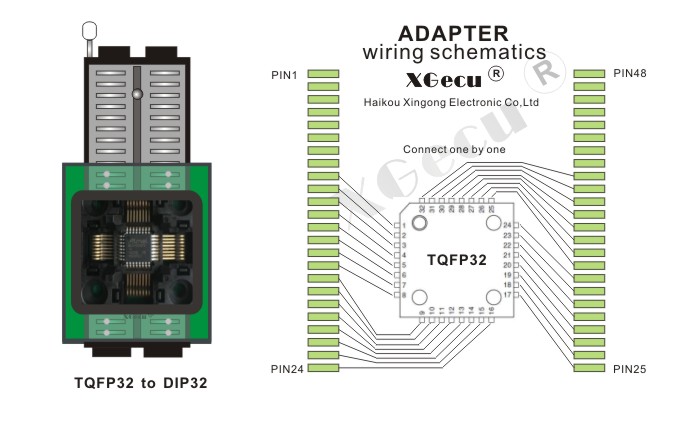

TQFP32
用ISP在线编程测试方法如下：
本例用 20CM长线 40MHZ工作频率，1bits模式进行测试
第1步：连接 ISP线如下图所示（该图在软件中可以查看）
注意地线两条都接地，3条排线不要分开，对高频信号很重要！
一般情况，１bits 时只需连接 GND ／CLK ／CMD ／Ｄ０ 到目标上，给目标板供电

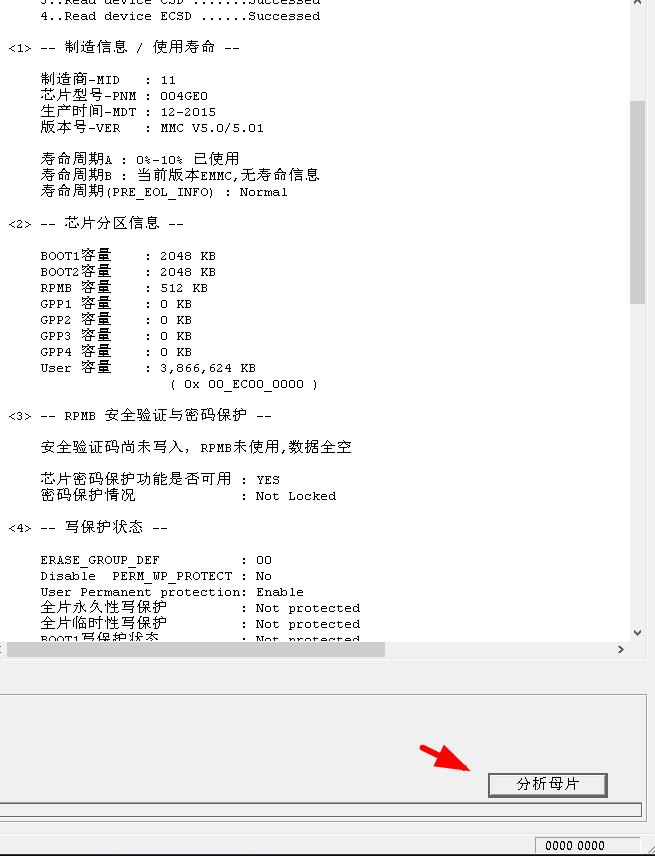

第2步：点击分析母片按钮。查看连接是否正常，如果连接没有问题，显示分析结果如下图：
在分析结果中，你看到芯片的详细信息，如下：
第3步：数据读取实测
设置需要保存的文件夹，读取后所有的数据，都在这个文件内。

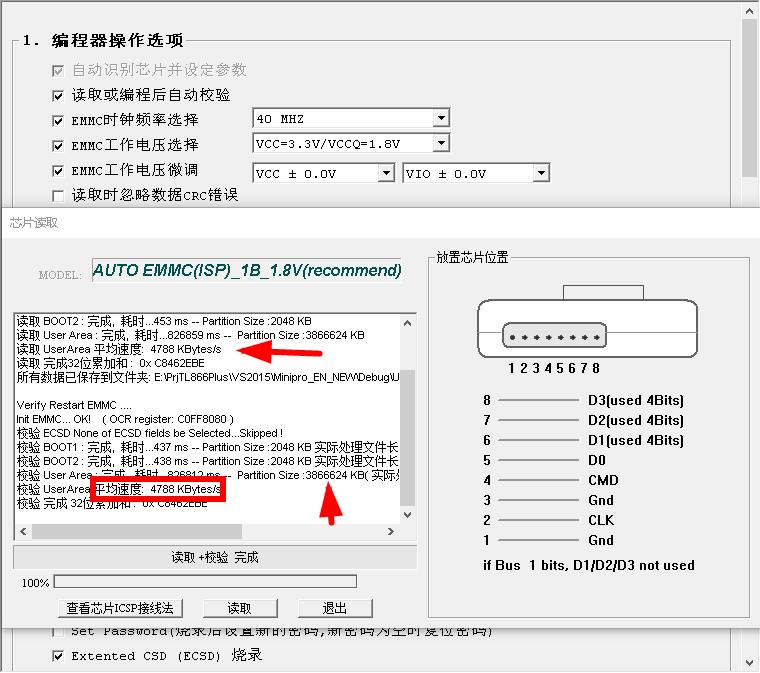

读取如下图：
读取完成后，T56进行自动效验，结束后结果如下图所示：

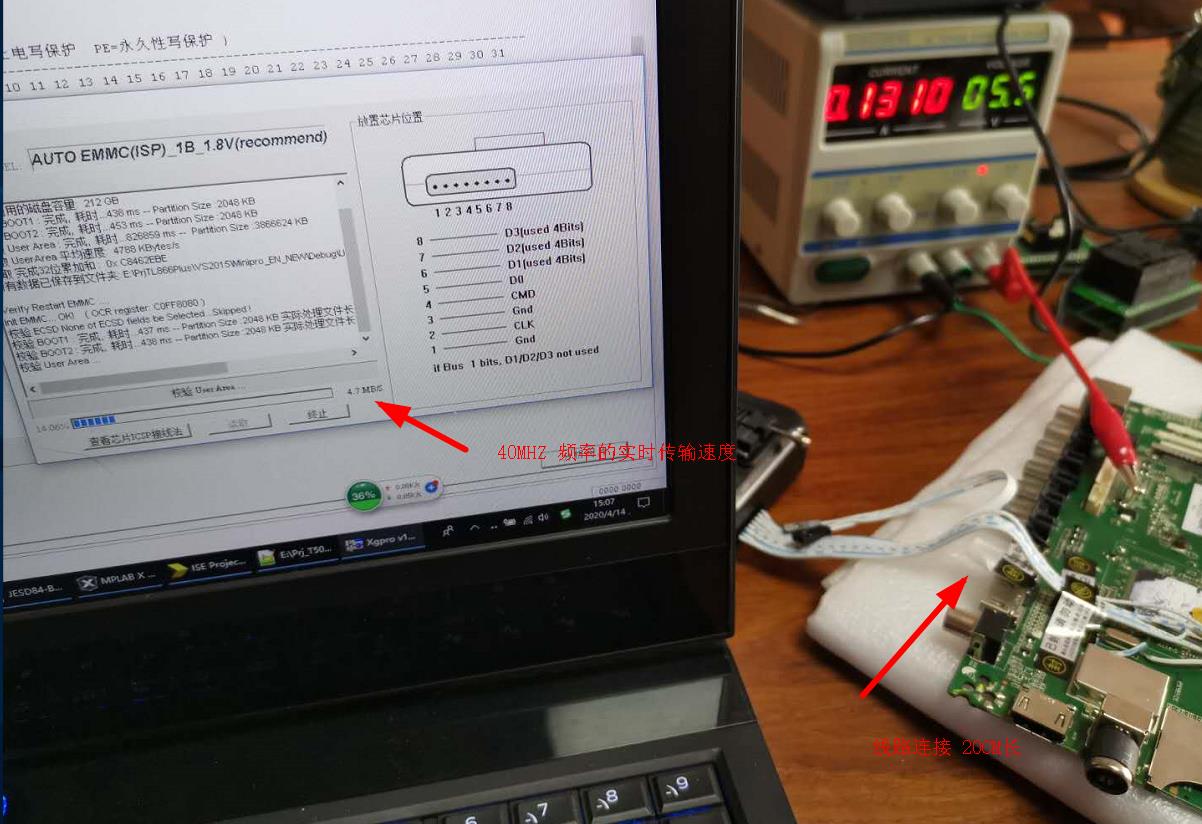

EMMC在线编程，有突出的性能：
本例用20CM线长 40MHZ 工作频率，1bits模式，传输速度达4.7MB/s,超级稳定。实际长度可达40CM ,当然是越短越好。
5. T56 待完成内容
没有最好只有更好。本编程器经过长时间的开发测试，功能已经相当不错。
由于工作量巨大，所以改进时间较长
对本编程器本公司将对以下内容进行增强：
1.（计划2020.5.31日前完成）
对NAND芯片的算法进行重新调整，使读取速度提升到20MB/s以上
增加NAND芯片的自动识别功能
增加25系列串行NAND芯片的支持
NAND一拖4量产编程功能支持
2.(计划2020.6.5日前完成） 增加用户自定义新增芯片功能
3.单片机支持---现在只支持PIC的一部分单片机
(计划2020.6.30日前添加完所有TL866II Plus支持的单片机）
4.74第列逻辑芯片测试功能（更新时间待定）
5.对25 FLASH大容量系列芯片烧写算法进行重新调整，
使读速度提升到10MB/s以上（更新时间待定）
