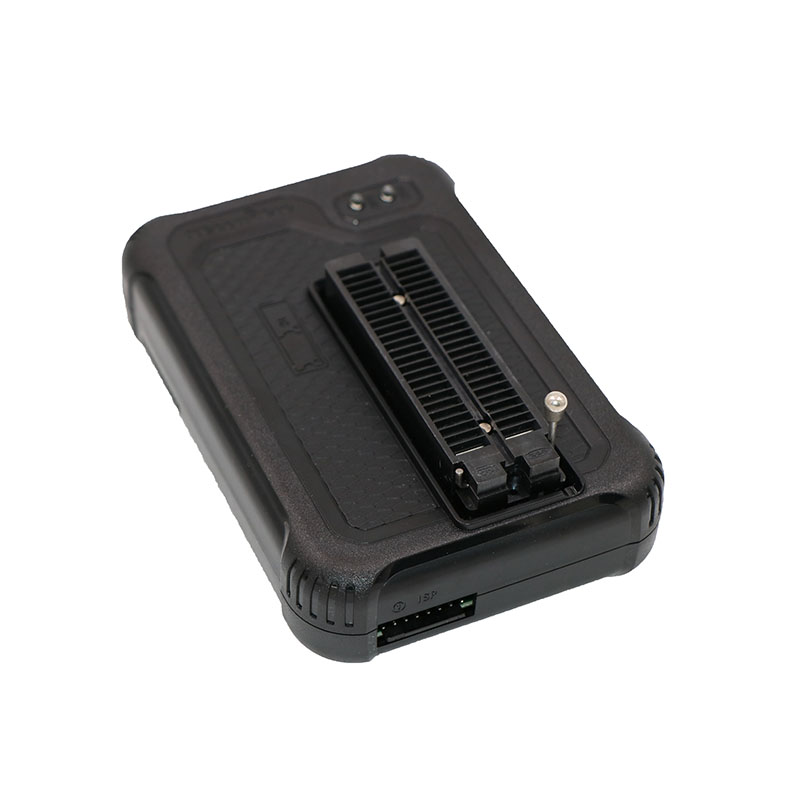

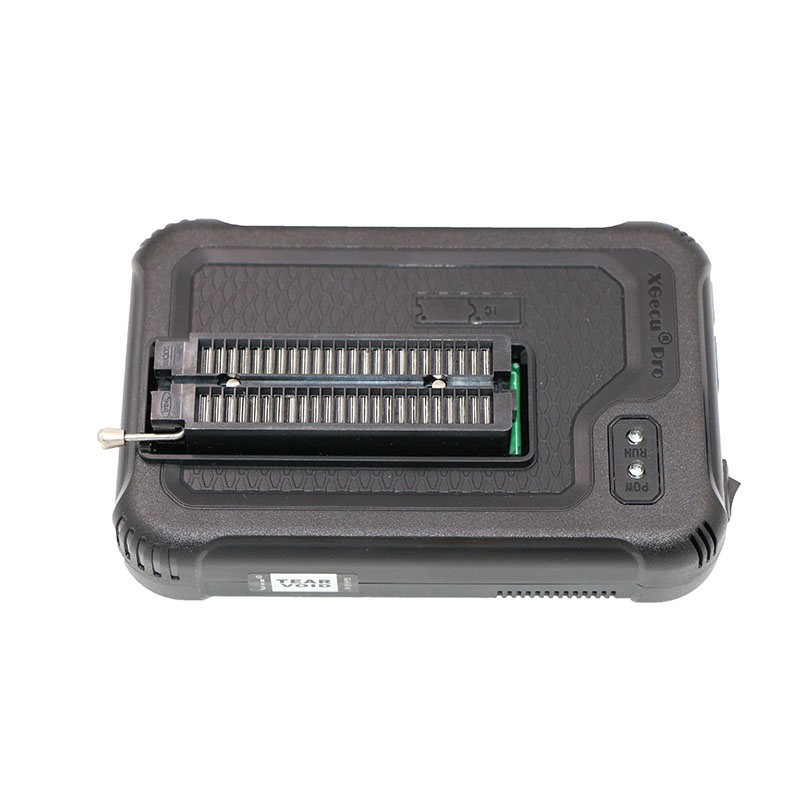

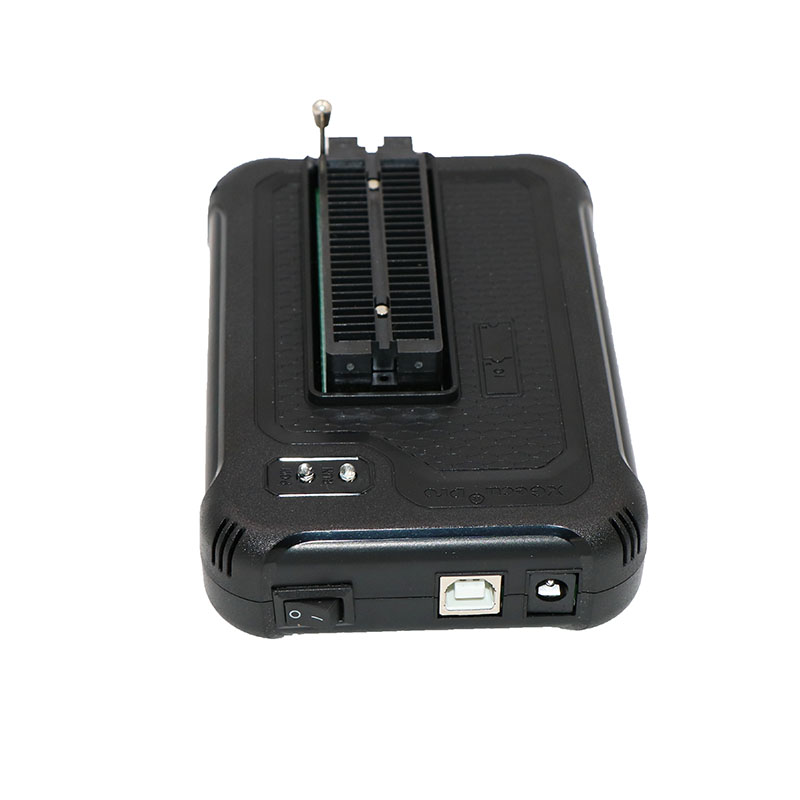

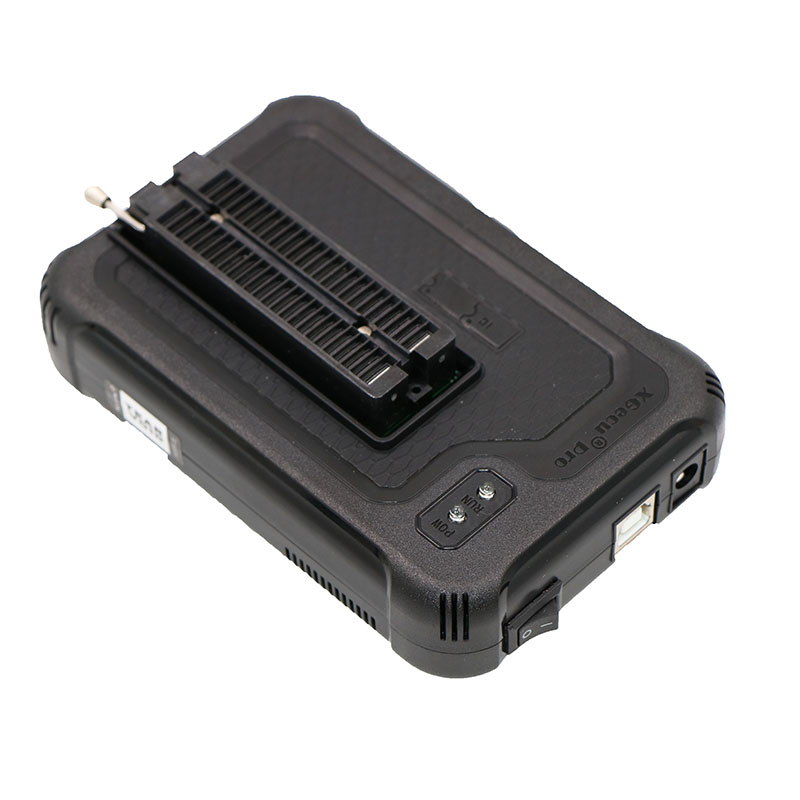

商品名称:T56高速USB编程器_NAND_NOR_EMMC_BGA_BOIS笔记本主板烧录导航液晶
商品编号:HY001202
店铺:鸿怡商城
重量:0克
上架时间:2022-07-25 18:19:28

从内部到外观,从硬件到软件一款精雕细琢的编程器,

超强性能、超高速度、超巧便携 超酷外观、超低功耗、超级稳定

----------------56脚(48+ISP 8)全驱动IO设计 .


1、芯片支持:

     在TL866II Plus的基础上增加 对Nor Flash/NAND Flash/EMMC芯片
     TSOP48/TSOP56/BGA48/BGA63/BGA64
     /BGA100/BGA153/BGA162/BGA169/BGA221等封装的支持
     初始版本芯片支持:20900+ pcs

2、编程器硬件参数

     (1).PIC32MZ 32位MCU 200MHZ + Xilinx SP6 FPGA结构,USB2.0 HS 480MHZ传输
          体积: 12.9cm x 8.5cm x 2.9cm
     (2).56脚全驱动IO设计。所有引脚最高工作频率50MHZ,极高的可靠性。

     (3).稳定可靠的8P在线编程ISP接口,线长达25CM以上,在25MHZ能可靠通信。
         对25系列/EMMC在线编程最高时钟频率可达40MHZ-50MHZ

     (4).VCC电压1.2-6.5V 64级可调,
         VPP电压6.5-25V  64级可调。
         IO通信信号电压1.2V-3.6V 连续可调
         VCC 120MA-320MA过流保护 连续可调
         VPP 120MA过流保护.

     (5).功耗: 5V  <500MA. 静态功耗:180mA 全部芯片不用外接电源.

         对一拖4多机量产编程可接外部电源5V-5.5V 500MA.
         外接电源可使用随处可见的手机充电器或充电宝供电。
         编程器对外接电源有多重保护:过压保护/反接保护/过流保护/电压过低提示。

     (6).对高速EMMC芯片的写入速度 12MB/s-25MB/s
         读取速度 14MB/s-45MB/s 是同类编程器的2-5倍速。
        (这对大容量芯片很重要,64GB的EMMC芯片,
         如果10MB/s(一般的编程器都到不了10MB/s)读需要6400秒,
         T56通常情况能到20MB/s以上,只要3000秒左右)
         能处理极高的速度,代表编程器硬件在较低速率工作时有更高的稳定性

     (7).开放的自检功能,自检每一路VPP/VCC/GND/IO

3.EMMC编程功能特别介绍

     (1).功能最完整的EMMC编程器,可对EMMC进行一键量产操作(也能一带4多机编程)。
         通过工程文件,一次调入所有参数设置,直接编程。
         读写速度达12MB/s-45MB/s

     (2).EMMC功能介绍

         2.1: 分析母片功能,对原始芯片的内容进行分析,显示以下结果:

              显示芯片的制造信息
              直观显示芯片最多8个分区的使用情况
              每一个分区显示有没有写保护,能否读取,能否改写或删除
              显示全片有没有临时性写保护或永久性写保护
              显示芯片是否有密码口令保护
              显示芯片是否使用32位安全认证码,对RPMB进行写入.
              显示ECSD CSD CID的其他重要参数

              也可对本编程器读取ECSD/CSD/CID文件进入调入分析
              也能对其他编程读取的ECSD文件进行一些一般的分析
              (分析母片功能实现你的对母片是使用情况能有全面的了解后,进行你想要的操作方式)

         2.2: 读取/烧写功能(全部功能可以一键完成)

              读取CID/CSD/ECSD.
              编程前清除全片临时性写保护
              编程前清除临时性写保护组
              编程前删除芯片
              编程前查空芯片
              烧录32位安全验证码(Authentication KEY)
              进行芯片口令验证(password)
              对芯片进行新的分区(partiton Config)
              对BOOT1进行读写操作
              对BOOT2进行读写操作
              对RPMB进行读写操作
              对GPP1进行读写操作
              对GPP2进行读写操作
              对GPP3进行读写操作
              对GPP4进行读写操作
              对用户数据(User)进行读写操作
              设置临时性写保护组
              设置永久性写保护组
              设置芯片密码(或复位密码)
              烧写ECSD
              烧写CSD
              烧录后对以上全部操作进行自动校验

     (3).ISP在线编程功能

         3.1 超高稳定性的ISP在线编程,线长可达30CM,工作频率25MHZ,可靠工作,
             如果线在10CM内,可以40-50MHZ进行操作。
         3.2 ISP 也可使用4位宽模式,操作速度提高到4倍速

     (4).EMMC其他功能

         1. 对EMMC的工作频率,工作电压可进行手动调整。
         2. 对用户区数据可以分块多文件读写
         3. 删除时如果有密码,进行强制删除(Force Erase)
         4. 口令(Password)可使用普通口令或 SHA1加密口令
         5. ECSD/CSD的值可从ECSD_CSD文件调入或用户手动设置
         6. 读取操作时可忽略数据CRC错误
         7. 读取操作完成后可选的自动校验。
         8. 器件信息内有高清引脚图及ISP接线图,引脚检查定位到BGA引脚提示。
         9. EMMC在读写操作时,都有实时准确速率显示,及最后的平均速度显示
