如何对CIS芯片进行测试

一、CIS

图像传感器成为连接现实世界和数据网络的关键。CISCMOS图像传感器(CMOS Image Sensor具有尺寸小、敏感度高、集成度高、功耗低、成像速度快、成本低等诸多优点,CIS芯片是相机的核心部件,相机是所有智能技术的重要组成部分。当前,CIS芯片广泛应用于手机、相机、汽车电子、安全等领域。



在疫情的冲击下,生活和工作模式加速了数字化,智慧生活成为新常态。视频会议、在线学习、消毒清洁机器人、无人机等。这种新的生活方式使世界各地的生活方式成为一种新的生活方式CISCMOS根据图像传感器的需要,爆炸性增长。



移动应用正在越来越多地采用多摄像头和指纹扫描摄像头技术进行用户身份验证。随着芯片设计复杂度的增加,所需的测试时间也在增加。此外,汽车应用领域验中,汽车应用领域也面临着低温和高温试验的影响,不同温度下的多次试验也显著增加了试验次数。随着图像传感器越来越复杂,越来越多的新功能不断设计,CIS测试需求也多样化。



二、CIS测试需求

1)、DC&Function项测试

DC测试常见有OS,电压、电流等;Function测试常见有DFTBITS相关测试。



2)、光源与控制

由于CMOS图像传感器的固有设备结构特征。每个像素和每个像素都有一个独立的放大器。图像传感器固定模式的噪声会在放大器中产生较小的不匹配或偏差。因此在CMOS图像传感器图像传感器之前,需要对图像传感器进行使用CMOS校准图像传感器。CMOS图像传感器校准光源常用的有白炽灯、卤钨灯、LED灯。白炽灯和卤钨灯存在发光效率低、功耗大等诸多问题。与前两者相比,LED灯具有节能、环保、寿命长、体积小、功耗小等特点,因此采用了LED作为CMOS图像传感器校准光源。



LED常用的光源调光方法有两种,一种是PWM调光,一种为DC调光;由于PWM调光,LED光源会有频闪问题,现在大部分都用了DC调光。不同的色温由控制器控制LED光源,满足CISsensor测试要求。



3)、Image图像测试

1、图像采集(需支持CPHY/DPHY接口协议)

近年来随着CMOS图像传感器不断向高帧率和高像素的趋势发展,相机传输图像的数据量不断跃升。通常用于有效的信号传输MIPID-PHYMIPIC-PHY两种传输接口,D-PHY采用单独的时钟同步线+数据Lane每一个传输结构Lane它由两条差分线组成,具有较强的抗干扰能力和驱动能力;C-PHY它是由三根没有独立时钟的电压驱动线组成的复杂传输结构,具有较弱的抗干扰和驱动能力IC设计能力要求更高。但MIPIC-PHY由于采用5进制传输,可提供较高的吞吐量,优于5进制传输,D-PHY二进制,传输量为2.28倍,多用于高端手机平台。

2、图像测试

常见的图像测试有BlemishTestBlackTestWhiteTest等测试项。通过算法进行图像的识别和判断。

三、CIS测试方案

如何满足不同的测试需求,降低测试成本,加快测试时间和产品上市时间?

TesterIPC布置CISServer+ATEClient

CISServer:负责CIS整体测试业务测试

ATEClient:负责DC+Function测试

CISServer

使用IPC自带的HP卡,控制ProberHandlerd的动作

使用USB线,控制光源动作

使用网络,控制ATEClientIMAGEClient的动作

IMGClient

使用CIS高速图像采集测试系统(ST8016C),通过配置自制加速板卡,实现图像数据采集和图像测试加速赋能。



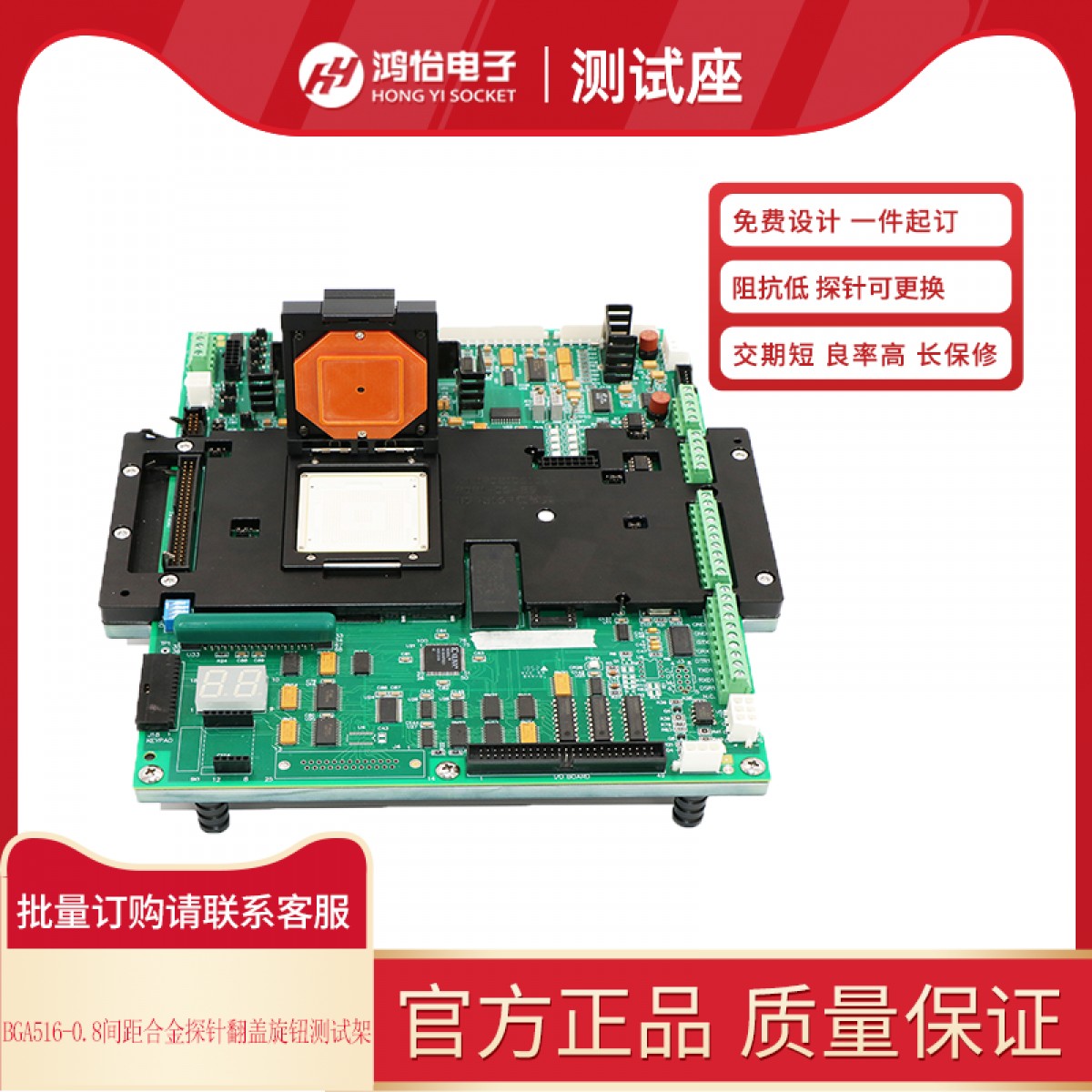

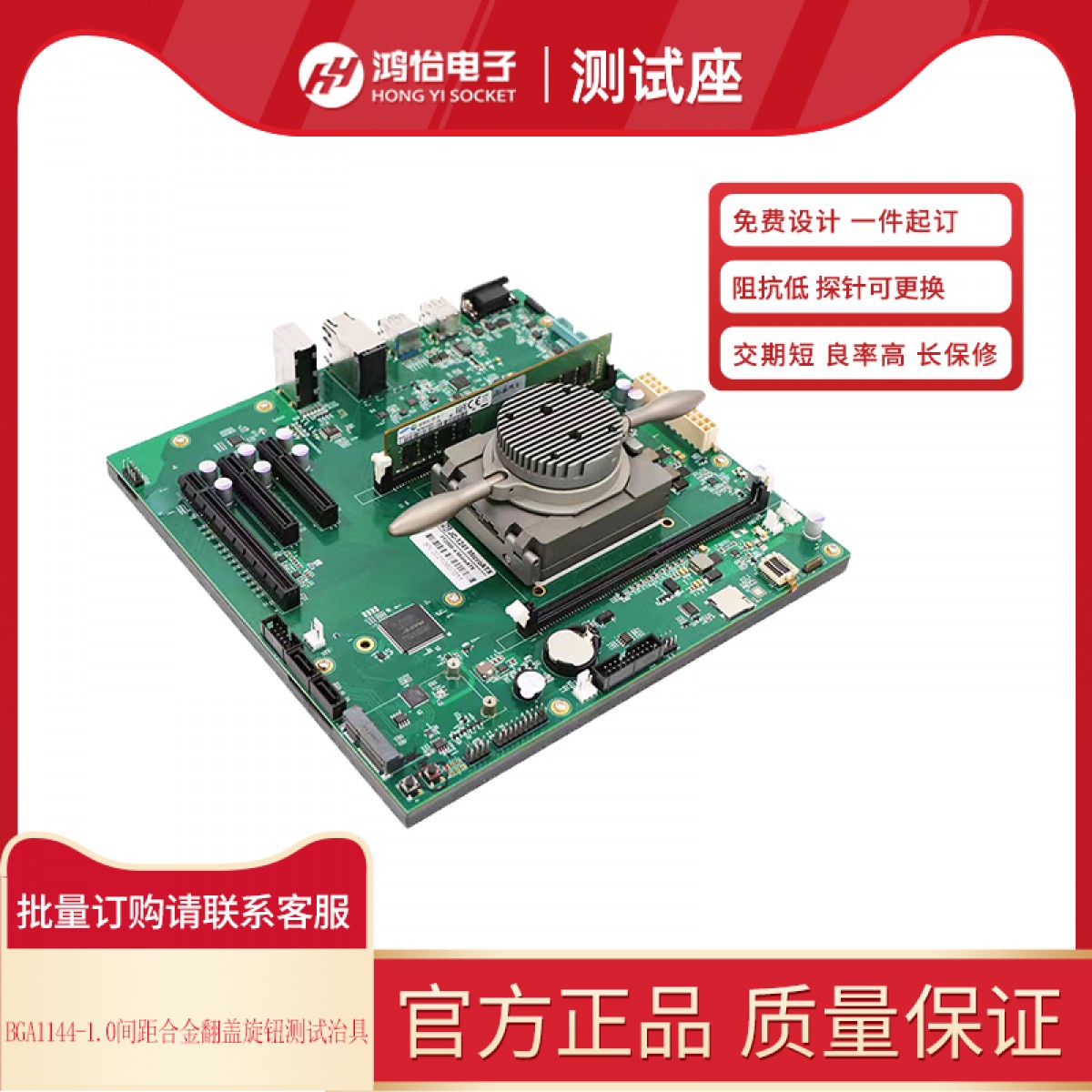

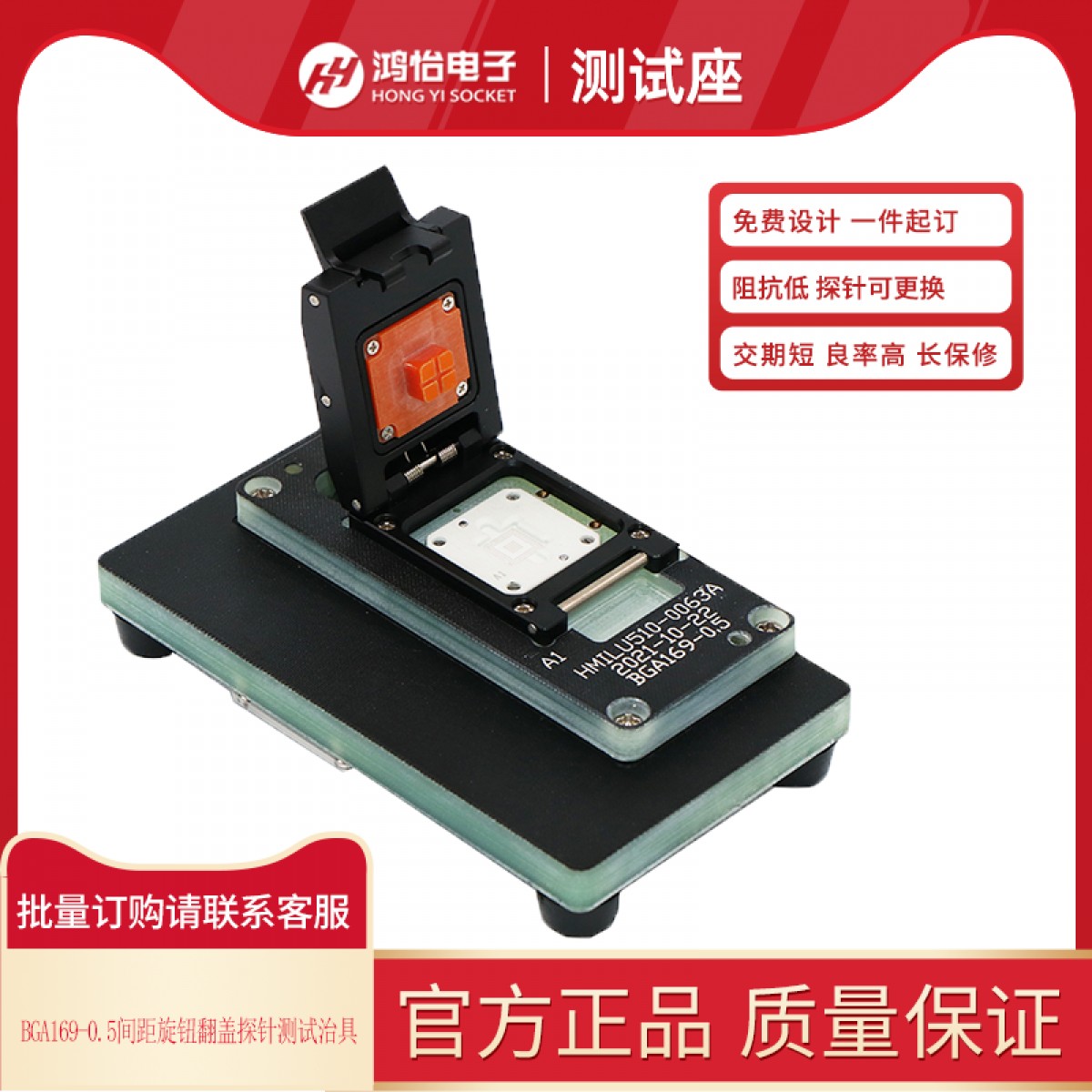

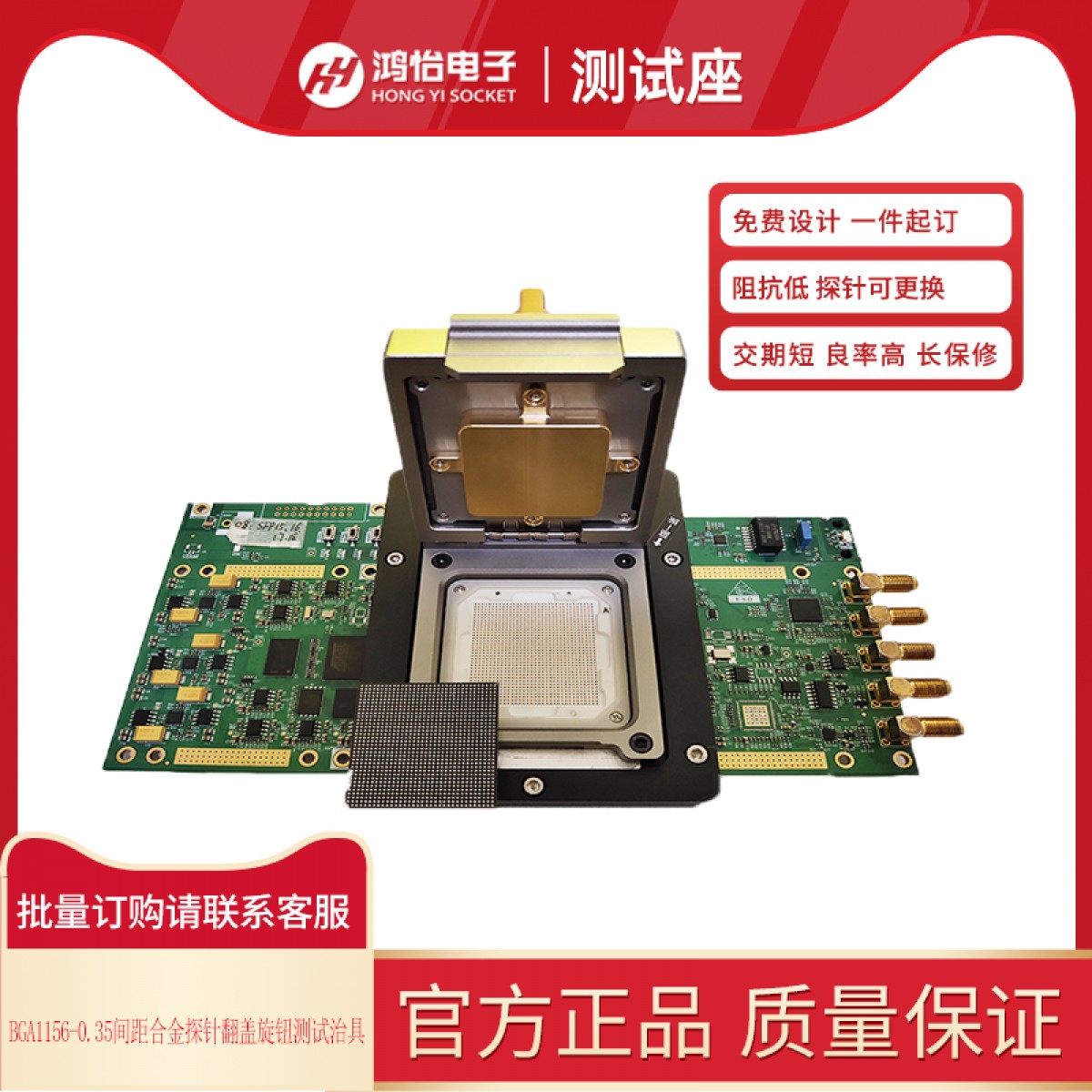

四、鸿怡电子CIS芯片测试座产品解决方案



BGA484测试座支持芯片尺寸为21*21*2.36mm,相应的测试座压块仿形及限位设计应根据芯片的形状进行设计;

BGA484测试座需要支持芯片的性能,芯片的核心工作频率为333兆赫,最高电压为3333兆赫.3V,电源小于500mA/pin,FPGAI/O。在设计和扩展过程中可能会有其他要求,因此需要与用户进行沟通。

测试治具没有其他高频、高速、高压和大电流要求,因此可以根据上述性能设计测试座椅。这种性能要求不高,因此可以使用常规探头进行调整。这里需要注意的是FPGA类芯片,实际上不需要全484pin,I/O有些嘴不需要使用,但如果是调试或性能研发,建议全部使用pin,毕竟以后可能会有扩张需求;

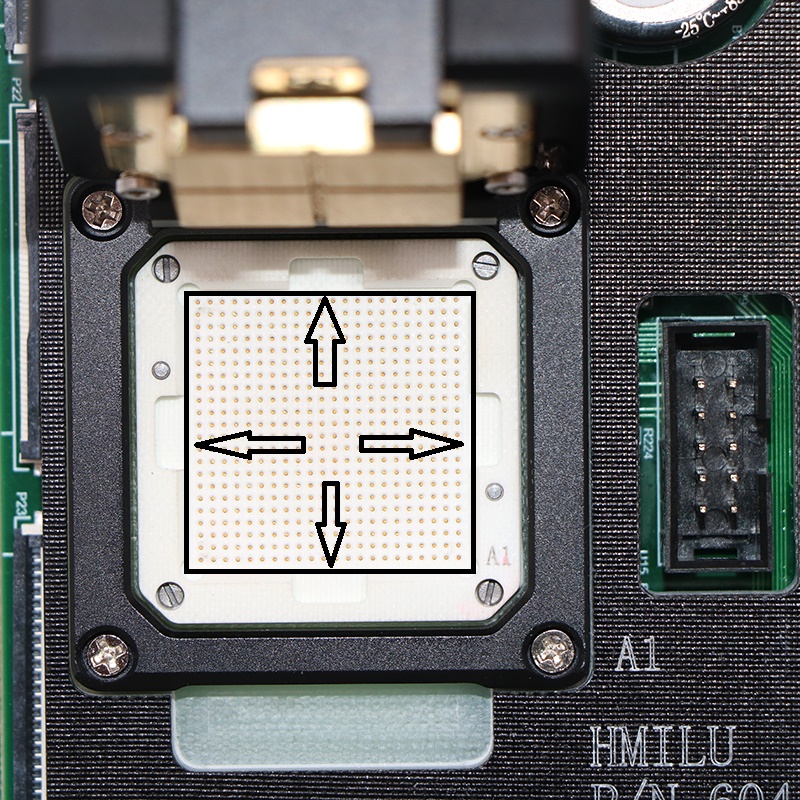

BGA484测试座需要能够安装到测试主板上,根据测试板提供的光绘文件和实物测试版,3D模拟设计,形成相应的避空设计文件和外部结构测试座限制模块文件,完成测试座的整体结构设计和定位
